对不同气候区的新风节能措施研究分析

1 概述

随着建筑气密性和新风健康标准的不断提高,新风换气在住宅中受到日益重视。2020年江苏省修订《江苏省住宅设计标准》,并将于2021年7月1日颁布实施,要求新建住宅必须设置新风系统或新风装置,因此新风的能耗问题必须引起足够重视。笔者通过对典型城市住宅新风能耗的计算对比,对不同气候区新风节能措施进行分析研究,为住宅采暖空调系统的新风设计提供参考。

2 温湿频法计算新风能耗过程

2.1 温湿频数据来源及处理

建筑能耗计算中温频法[2]早有应用,温湿频法[4]计算空调新风能耗直观准确,是简易可靠的计算工具。本文城市气象数据采用典型气候年[1]气象参数,经过数据处理形成采暖、空调季温湿频数据表,温湿度参数的频度为1小时1次,见表1、表2。

对不同气候区的新风节能措施研究分析-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

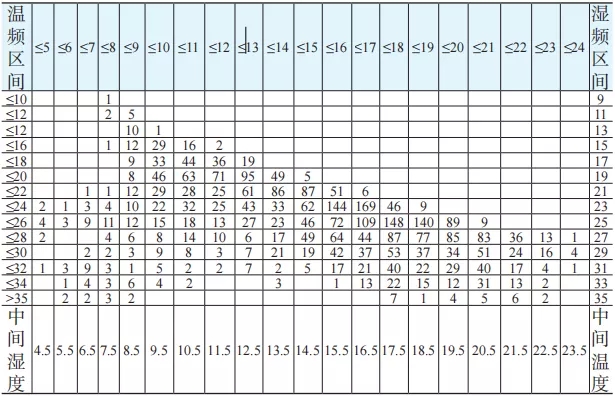

表1 南京空调季(5~9月)温湿频表

对不同气候区的新风节能措施研究分析-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

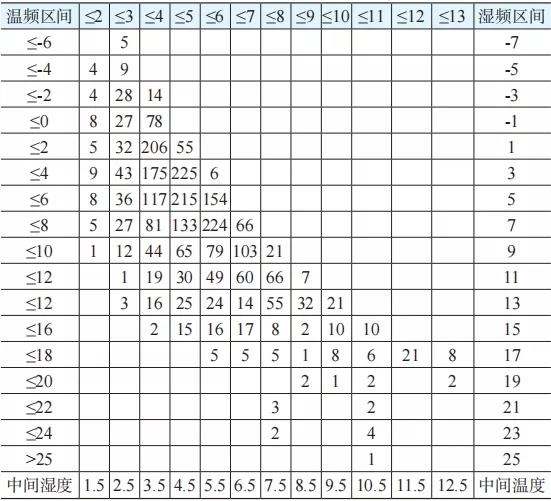

表2 南京采暖季(11.15~3.15)温湿频表

2.2 新风能耗计算

新风能耗采用逐时焓差累积计算,湿空气焓值:hma=1.01t+0.001d(2501+1.85t),其中室外空气温度、湿度采用统计区间中心点参数。空调室内温湿度依据国家现行暖通空调设计规范[7]选取:夏季室内空调设计温度范围为24~28℃,计算采用26℃,相对湿度40~70%;冬季室内空调设计温度范围为18~22℃,计算采用20℃,相对湿度30~60%。

笔者对南京市新风能耗进行了试算,先以温度区间2℃,湿度区间1.0g/kg干空气生成低密度温湿频表;后以温度区间1℃,湿度区间0.5g/kg干空气生成高密度温湿频表。通过二者计算得到的全年能耗差异小于1%。

2.3 典型城市单位新风能耗计算分析(见表3)

对不同气候区的新风节能措施研究分析-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

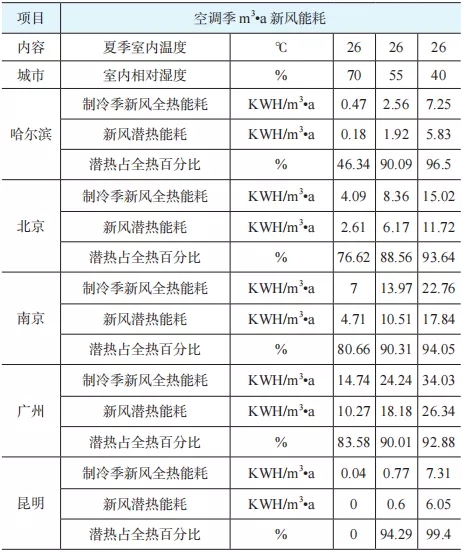

表3 不同室内相对湿度下典型城市单位新风量全年(m³•a)能耗

2.4 典型城市单位建筑面积(m²•a)不同换气次数能耗计算分析(见表2)

对不同气候区的新风节能措施研究分析-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

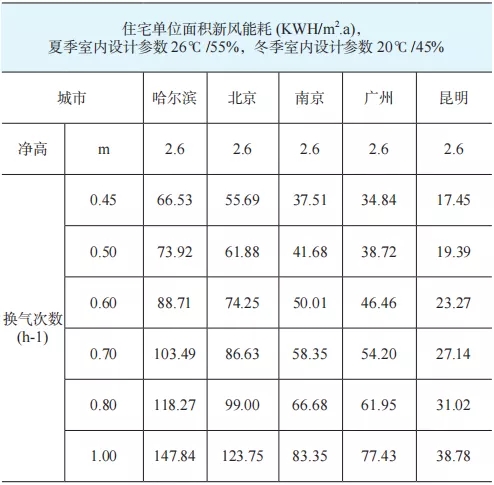

表4 典型城市住宅单位面积年新风能耗



3 各气候区新风能耗特点及节能措施

昆明属温和地区,当夏、冬季室内相对湿度分别采用70%及30%低限时,除湿及加湿负荷基本为零,因此在全年多数时间里都可利用自然通风措施,较好地实现室内温湿环境的调节。

广州属夏热冬暖地区,全年新风能耗主要为夏季新风除湿消耗,在冬季即使不加湿也基本满足相对湿度低限。因此新风节能措施以夏季为主,采用全热回收为佳[5]。

南京属夏热冬冷地区,冬夏季节的新风负荷相当,夏季新风负荷以除湿为主;冬季新风负荷以加热为主,在不加湿情况下,基本能够达到室内相对湿度30%低限。应考虑全年新风节能措施,以全热回收为优[5]。

北京属寒冷地区,冬季新风加热加湿能耗较大,夏季新风处理以降温为主。可以采用全热回收,也可以冬季为主,采用显热交换器[5]或乙二醇溶液循环热回收[5]作为新风节能措施。

哈尔滨属严寒地区,冬季能耗占主要部分,加湿负荷较大。冬季严寒容易造成热回收装置冷凝甚至严重结冰,因此较适合采用热管或乙二醇溶液循环热回收装置,利于凝结水排放,在发生结冰时,可暂停新风热回收为排风侧热交换器融霜[6]。



4 总结

中国每年新建住宅面积庞大,因此新风节能在建筑节能中有举足轻重的作用。除了应合理计算选择新风量或换气次数[7],还应结合和利用当地气候特点,尽可能利用自然通风等方式实现免费制冷;在设置空调新风系统时宜采用热回收措施,在室内温度满足规范的舒适度要求前提下,合理选择室内湿度设计指标,室内相对湿度夏季可取高限,冬季可取低限,以利节能。

此外,物联网智能控制系统与空调新风系统相结合,能进一步提升新风节能效果:可设置二氧化碳探测器,与风机变频控制配合实现按需供给新风;家居智能系统还可根据业主居家离家状态,进行新风阀门及风机的启闭来控制新风供应。

新风节能设计应因地制宜,选择合理的舒适标准,结合精细的设计与控制,使新风系统成为住宅舒适、健康、节能性能的可靠保证。
