辐射空调系统异军突起 你对它了解有多少?

经济与科技的飞速发展,让人们对室内环境的要求也相应提高,普通新风地暖空调已经不能满足追求完美生活品质的人对舒适健康室内环境的要求,辐射空调系统就这样异军突起,出现在人们的生活中。



01 什么是辐射空调系统?

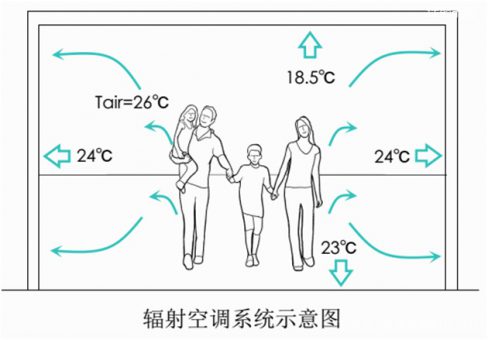

辐射空调系统又名温度湿度独立控制系统,通常是在围护结构的内表面铺设辐射板,通过水路循环来降低或者升高围护结构内表面的温度,形成冷热辐射面,利用冷热辐射面与人体、家具及其与物体的表面进行热交换的系统。



辐射空调系统异军突起 你对它了解有多少?-第十届上海国际空气新风展览会 AIRVENTEC CHINA 2025|新风展|净化展|室内空气展



辐射空调一般由冷热源主机系统、输配系统、除湿新风系统、智能控制系统组成,以全年365天为一个整体,以人的健康舒适为设计目标,集制冷、制热、新风、净化、加湿、除湿、生活冷热水、室内环境监测、设备运行监测、智能化控制功能为一体,恒温、恒湿、恒氧,无风、无形、无声,全面解决了人们对居住环境的温度、湿度、含氧量、洁净度等方面的需求,是目前为止最理想的室内健康舒适环境解决方案,是全球顶级豪宅的选配。



当然,这套系统对服务商提出很高的要求,从设计、施工、调试均是一个高技术的存在。极致健康舒适环境是这套系统的追求,当然它的客户也是对生活有极致追求的成功者!



02 辐射空调系统的构成



高空气品质、高舒适性、低能耗。



辐射空调系统由辐射供冷供热末端系统、独立除湿新风系统和冷热源三部分组成



空调末端系统产品形式:



冷热源

辐射空调系统异军突起 你对它了解有多少?-第十届上海国际空气新风展览会 AIRVENTEC CHINA 2025|新风展|净化展|室内空气展



空调冷热源采用高效率、低污染、使用可再生能源的主机。如利用地热、地(下)表水等可再生资源作为冷热源的空调系统,或者高效率的制冷制热空调系统。

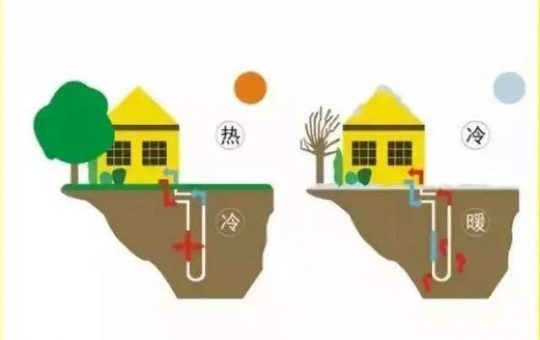

a)土壤源热泵

土壤热泵系统采用垂直(埋管深度在地下100米以内,也可利用建筑混凝土桩基埋管)或水平埋管形式,利用地下(需考虑当地气候情况并做勘探)浅层土壤温度常年保持在10度~20度左右的特点,通过地下埋管管内的介质循环与土壤进行闭式热交换以达到供冷供热的目的。夏季通过热泵将建筑内的热量转移到地下,对建筑进行降温;冬季通过热泵将大地中的低位热能提高品位对建筑供暖。同时还可提供卫生热水。

土壤源为可再生性能源,由于地下换热器为闭式系统,不会污染地下水资源,对环境零污染。

b)水源热泵(当前多地已明文规定不允许采用水源热泵系统)

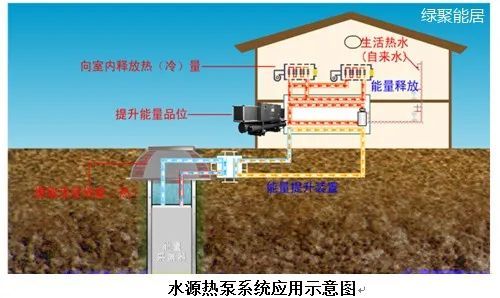

水源热泵,直接利用地下水或者江河湖泊水塘作为空调系统的冷热源,夏季吸收建筑余热量,冬季向建筑物输送热量。分为开式系统和闭式系统两类。

开式系统:直接采用地下水作为空调系统的冷热源时,如果处理不当,有可能污染地下水,或者取水与回灌量不平衡,从而造成系统不能安全稳定的长期运行。所以此方式,虽然能源具有可再生性,但是由于设计要求较高,并且受地质条件和当地政策的限制,应根据实际情况慎重选用。

闭式系统:采用江河、湖泊、水塘等地表水作为冷热源时,由于通常采用闭式系统,对环境无污染,且安装方便,在地表水资源丰富的地区采用较好。

辐射空调系统异军突起 你对它了解有多少?-第十届上海国际空气新风展览会 AIRVENTEC CHINA 2025|新风展|净化展|室内空气展



c)风冷热泵机组

风冷热泵机组主要应用在冬冷夏热(冬季非采暖)地区。由于其安装方便,维护简单,对于家庭等分散用户是一个有效的选择。

独立除湿新风系统

独立除湿新风系统是辐射空调系统正常运行的必要条件,保证空调空间的湿度以避免辐射表面结露,另外还要提供室内所需新风。整个辐射空调系统的节能和独立除湿新风系统息息相关。

节能:夏季不需低温冷冻水,冬季不需高温热水。夏季供水温度为16度时,空调系统的运行效率可达到10.0;冬季供水温度在40度以下,运行效率可达到4.0。

热舒适性高:热舒适性是评价空调系统优劣的重要指标。



03 辐射空调的传热机理



辐射空调系统中室内有三种传热方式,以辐射和对流传热为主,辐射传热占总传热的50%左右。



04 辐射空调系统的优势



辐射空调系统异军突起 你对它了解有多少?-第十届上海国际空气新风展览会 AIRVENTEC CHINA 2025|新风展|净化展|室内空气展



1.温湿控制、杜绝结露



完美的防结露控制:辐射空调系统变水温控制安全的解决了辐射供冷的结露问题。



2.科学控制、解读人体密码



源自人体舒适理论:辐射空调系统采用了操作湿度的控制方法,更接近人体的体感温度。



3.温湿独立、健康舒适体验



夏季及梅雨季节的控制:辐射空调系统ivy,使得室内湿度被控制在50%-60%的高舒适区,等温除湿的功能在梅雨季节带给客户更舒适体验。



4.分区分室、呵护老人孩子



分区分室控制:辐射空调集成系统针对不同的功能区域、各个年龄层、不同时间段个性化定制适宜的温度、湿度、新风量,悉心呵护老人孩子的日常起居。



5.自由开窗、尊重个人习惯



开窗控制:辐射空调集成系统可以在任何季节任何时候开窗,尊重个人习惯。



6.颠覆传统、悦享高效节能



节能指标:辐射空调集成系统冷机装机容量仅为传统空调的50%,夏季来临,其节能水平比传统中央空调低近50%,及至冬季,其节能水平比传统地暖低近30%。



文章来源:中净别墅机电设计
