【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术

你知道吗?截止2022年年底,上海建筑总面积已经超63.4亿㎡。其中与能耗检测联网的建筑2143栋,覆盖建筑面积超1亿㎡。

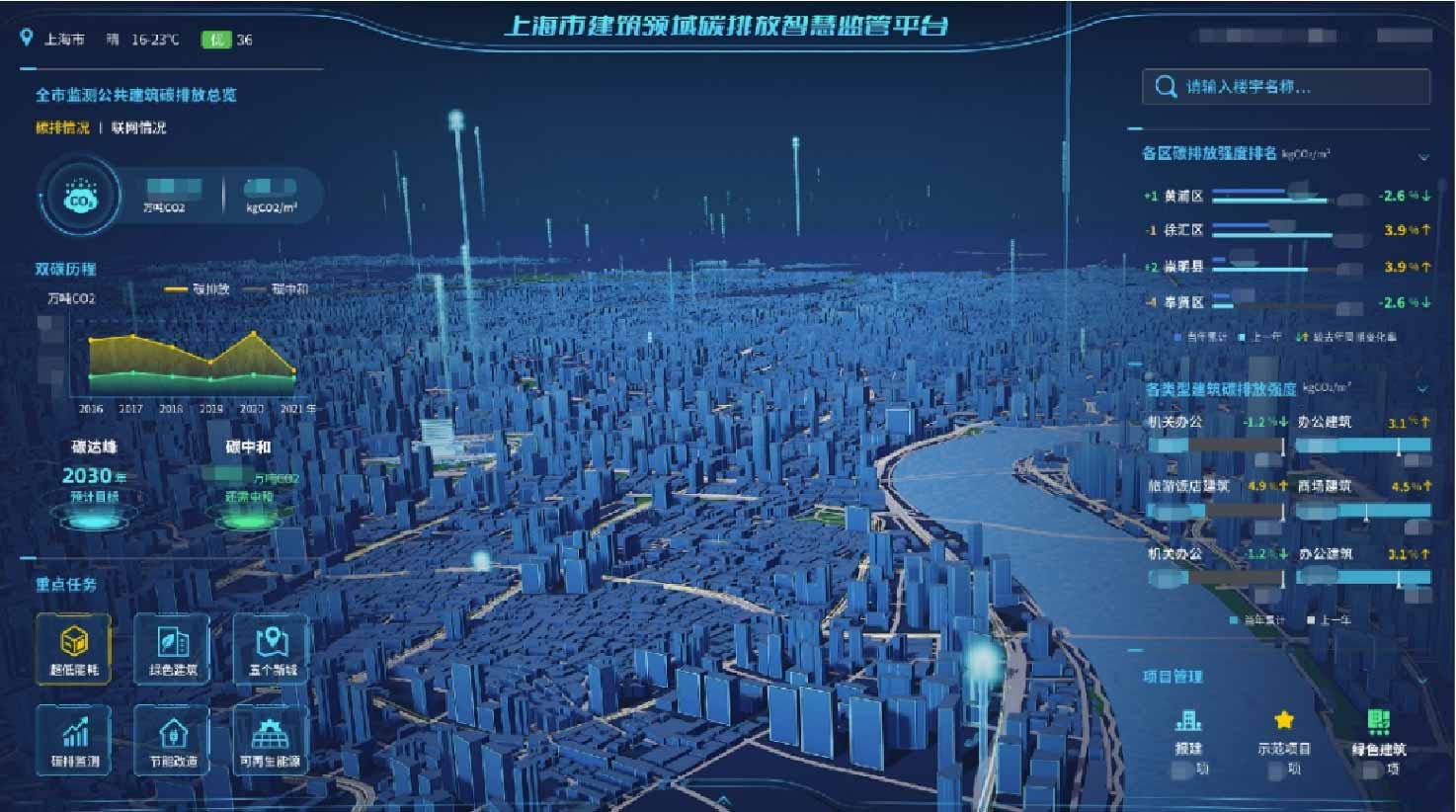

今年6月,上海还启动了建筑碳排放新平台——上海市建筑碳排放智慧监管平台,聚焦新建建筑、既有建筑和再生能源建筑,设置了碳地图、碳达峰、碳中和、减碳之路和碳路之光五个场景。预计到2030年,上海将有1.5亿平方米公共建筑的碳排放将被实时监测分析,可见,在改造中融入绿色理念已经成为建筑行业主流探索方向了。

这灯火辉煌的国际大魔都,仅联网的这些建筑,一年总用电量就要超100亿kWh,折合碳排放量超425万吨CO2,可想而知全市建筑耗能数据有多惊人了!

所以,建造绿色、低能耗的建筑,是上海大力发展的方向之一,到去年年底为止,上海超低能耗建筑项目已经有127个,发展规模位居全国第一。今天介绍两个普陀区的超低能耗建筑项目:

上海单体最大的零能耗建筑

长三角一体化绿色科技示范楼

来源 | 有料设计市集

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

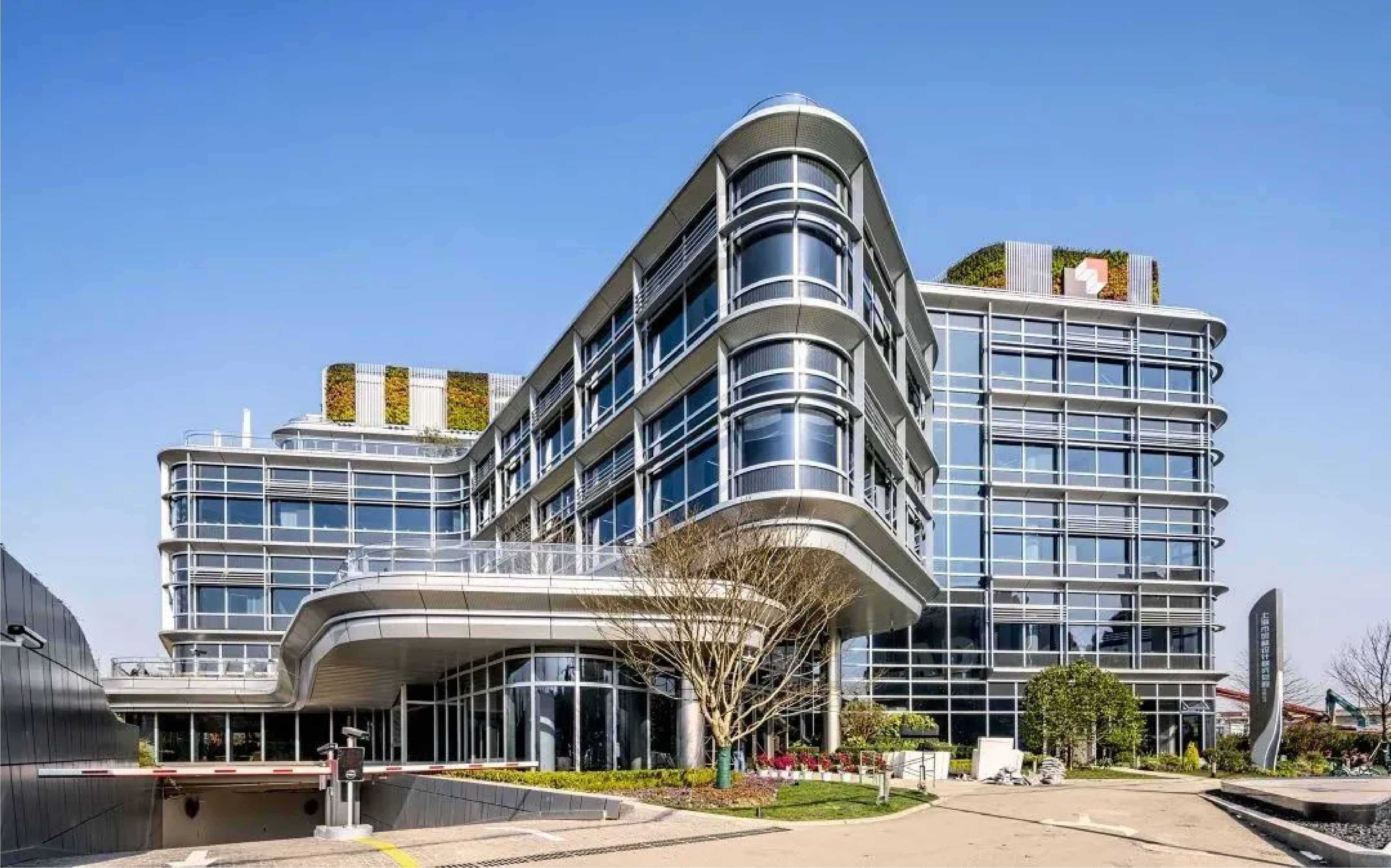

最近,普陀正式启用了一座1.2万㎡的“零能耗”办公楼,上海单体最大的零能耗建筑诞生了,大楼里还藏着很多“奇迹”!

大楼位于普陀区桃浦智创城东部拓区内,名字就很专业:长三角一体化绿色科技示范楼,这一看就是奔着长三角绿色建筑的标杆去的!

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

大楼总建筑面积近1.2万㎡,建筑对标全球最高水平,以国内最高绿色标准实施,最大限度减少能耗以及对环境的污染, 是中国建筑节能协会认证的“零能耗建筑”。

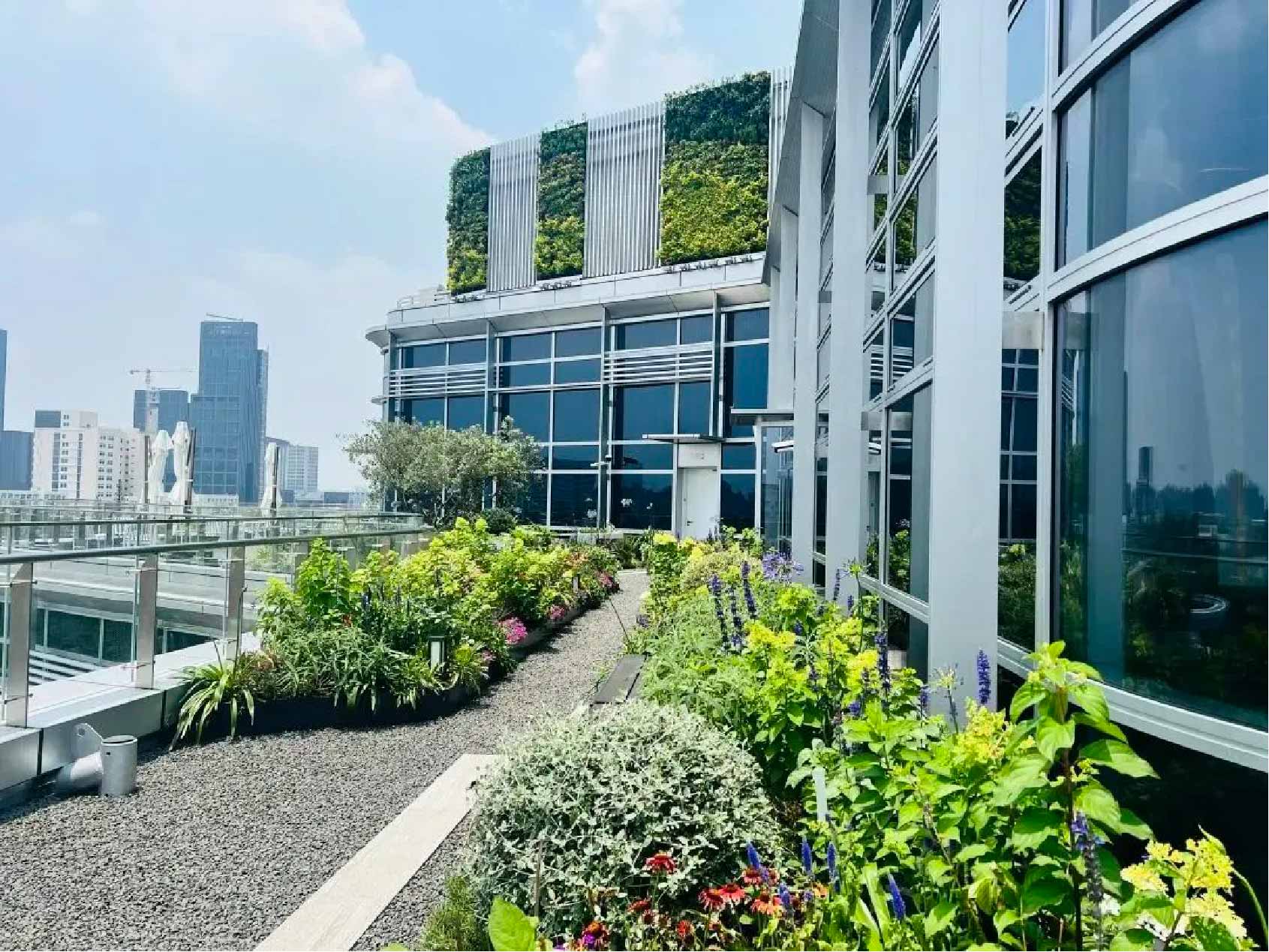

全玻璃现代化外观耀眼醒目,错层的露台、阳台上绿意盎然、点缀其间。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

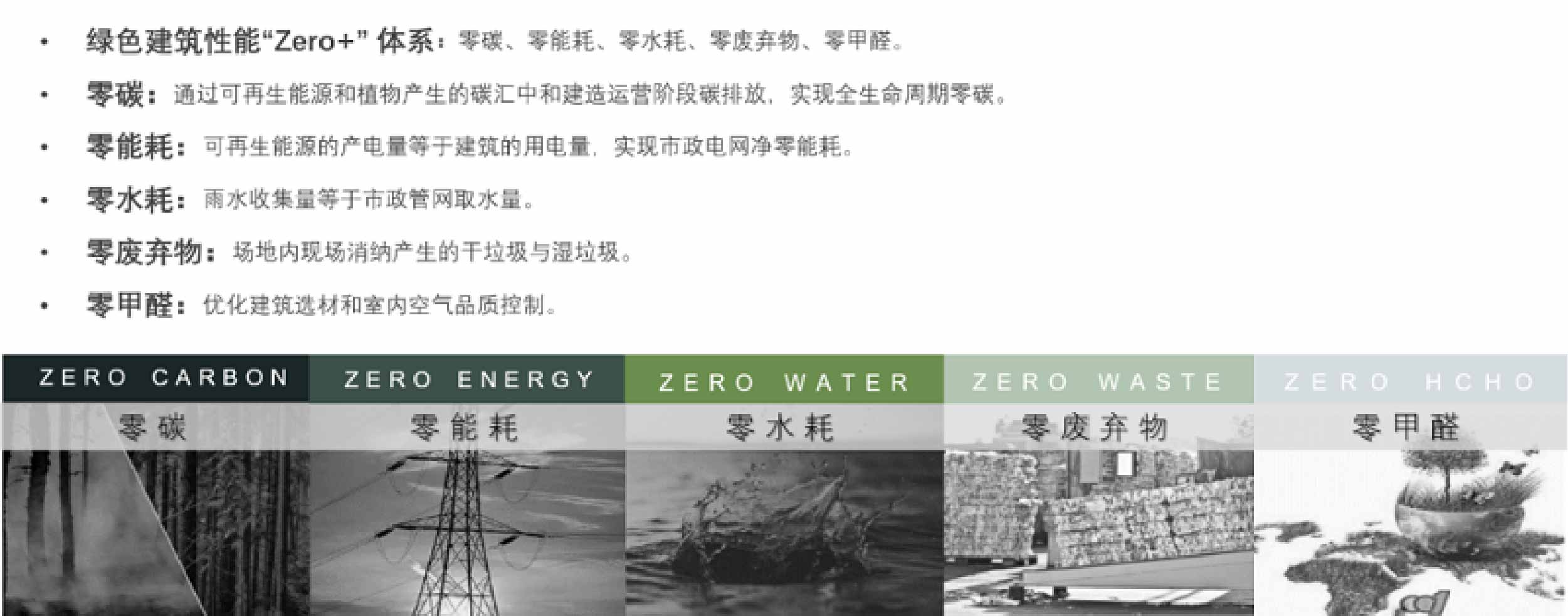

它是国内首个实现“零碳、零能耗、零水耗、零废弃物、零甲醛”“5Z体系”(Zero)的可感知、可触摸、具有世界影响力的绿色碳中和建筑示范工程。

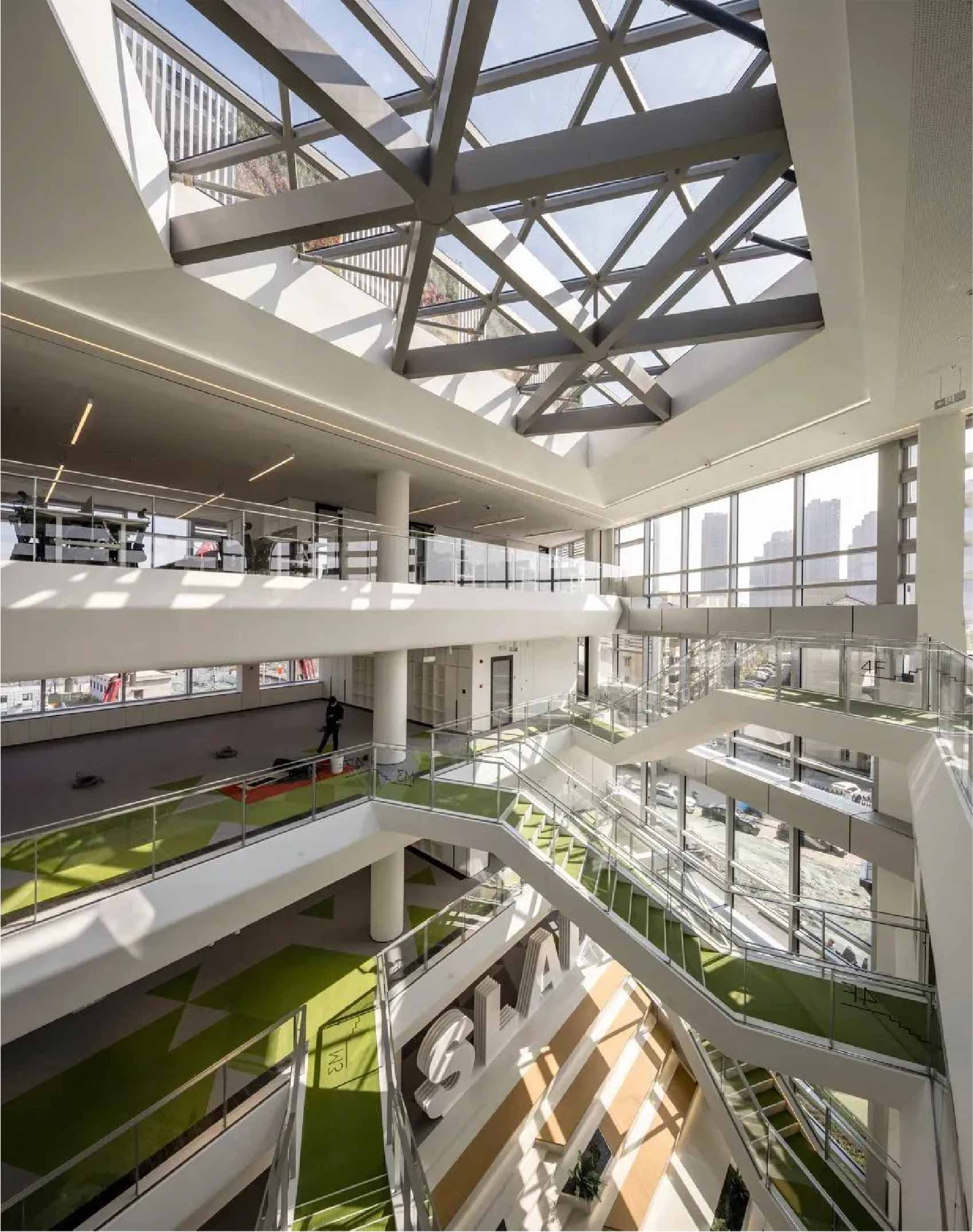

其实光看外观,可能很多人都不知道,在这幢楼里,创下了很多奇迹:

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

大楼会自己发电,不仅电力自给自足,每年还有8万度余电补给市政。

大楼有一套自己的水循环网络,实现了非人体接触用水的自给自足。

大楼大量采用绿色建材,整套节能智慧,让这里成功“零能耗”。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

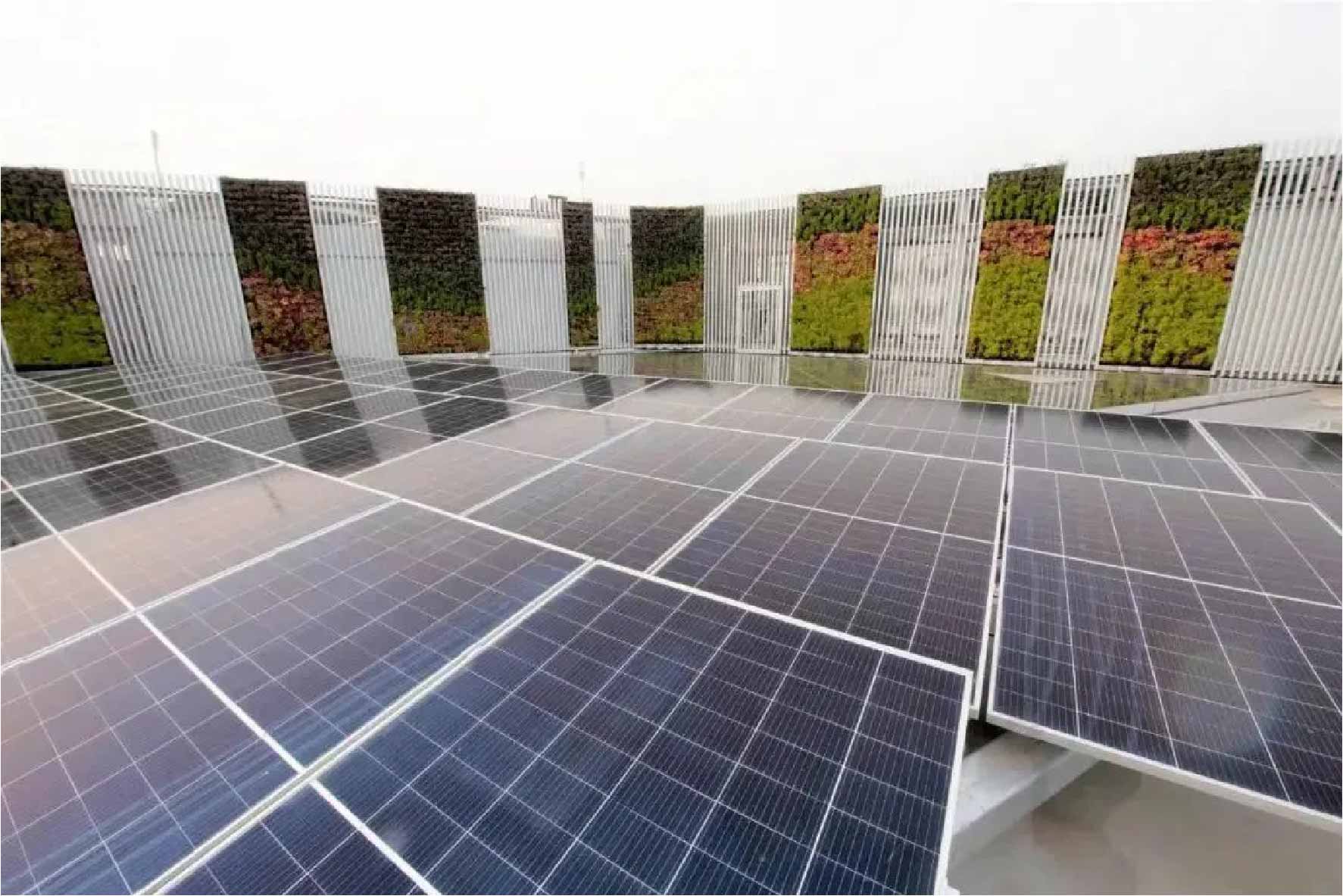

屋顶光伏板

大楼的外立面、楼顶都安装上了高效的预制光伏板,光伏总装机容量达到了492.63KW,首年发电量预估为48万度。相当于年均减少二氧化碳排放量约183吨,节约标煤约140吨。

在地下车库设置了8个导光管系统,白天通过引入自然光线就可以实现地库照明,减少了照明能耗。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

地源热泵高效机房

采用地源热泵系统,相当于将空调外机置于温度相对恒定地下土壤的先进技术,减少了11.7%的用电量。

楼内的露台安装了健身发电设备,员工可以在工作间隙可以一边在户外健身运动,一边参与动力发电。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

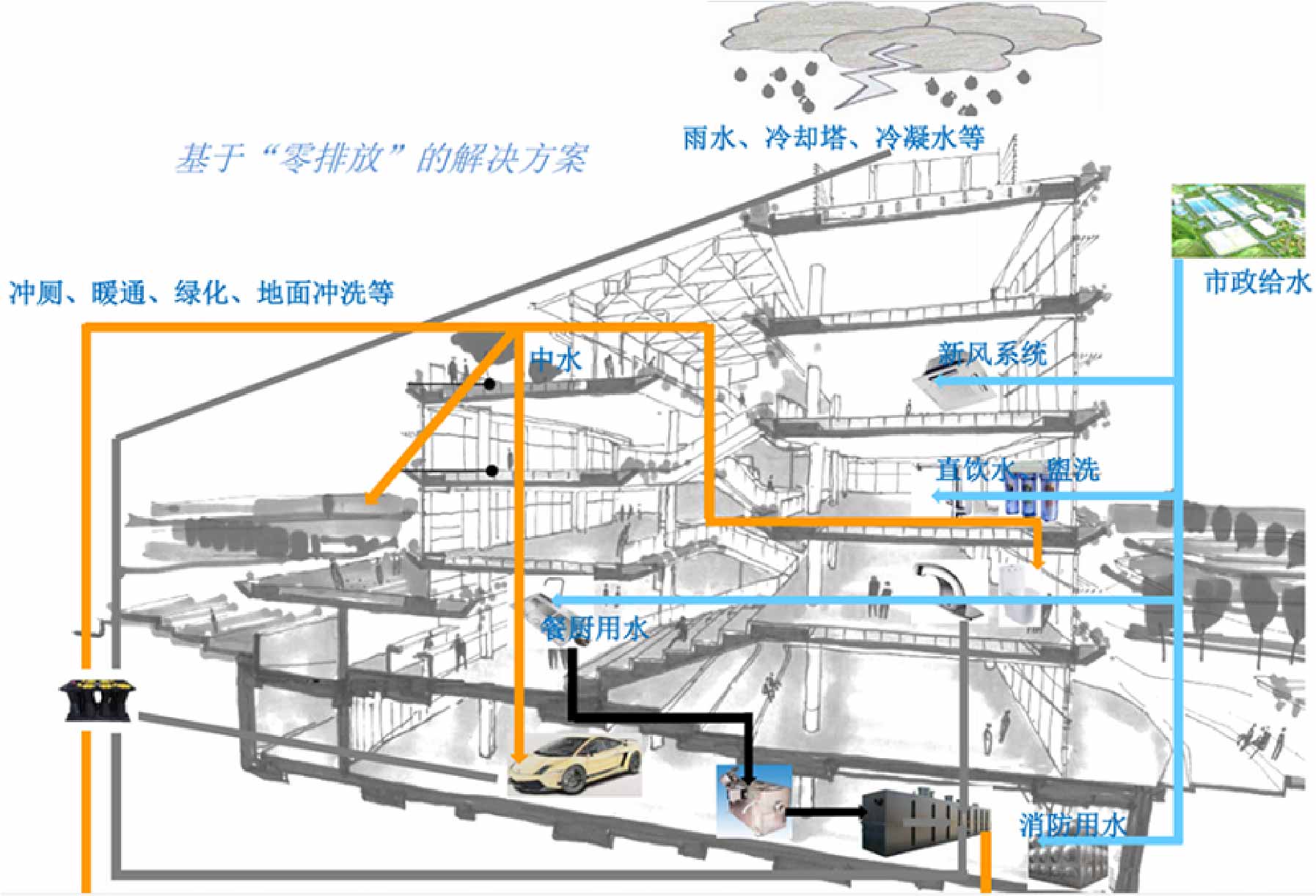

节能排水方面,建筑采用“原水就地预处理单元+生化处理系统+深度处理系统”工艺,用“水循环”的概念达到“零水耗”的目标。

目前仅这幢大楼的相关技术已经申请到了十几项专利,还有不少专利仍在申请中。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

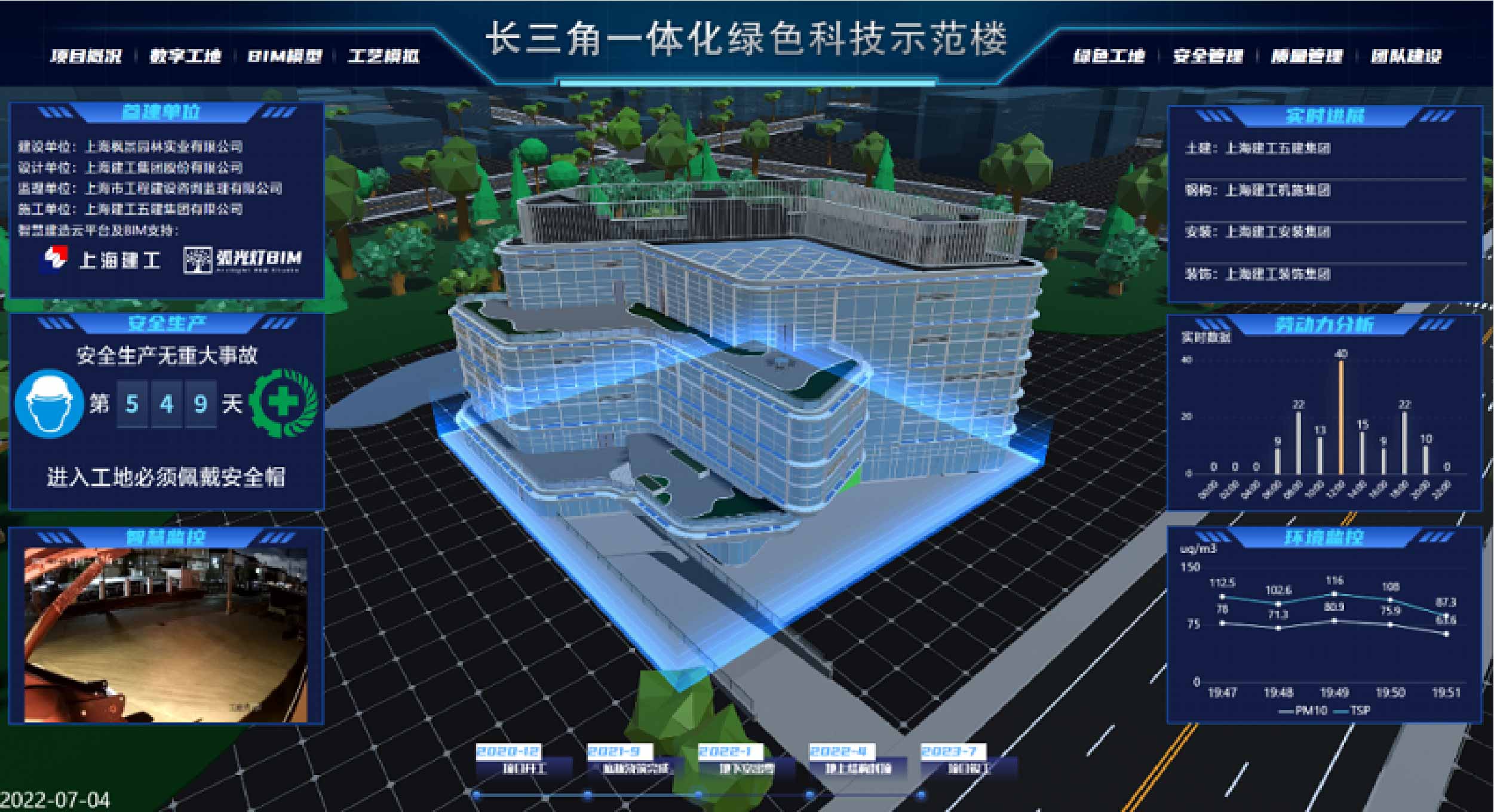

除此之外,大楼还有一个专门的“智慧运维平台”,运用数字孪生、物联网、大数据、人工智能等多项技术,对大楼内的机电系统进行智能诊断、智能调度、可视化运维,最大限度减少运维过程中的碳排放、能源消耗。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

举个例子,在这个智慧运维平台上,实现了实时感知二氧化碳、一氧化碳、甲醛、颗粒物、温湿度、风速等各项室内环境参数。并根据实际情况进行室内空气品质的调节。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

现代科技和自然生态在这里遥相呼应、浑然天成,为普陀再添一处新地标。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展


普陀区首个超低能耗旧改办公楼项目

绥德路2弄27号综合改造工程

来源 | 朗绿科技


夏天能隔热、冬天更保暖,既能降噪声,又助碳中和……能耗仅不到普通办公楼的1/2。普陀区首个超低能耗旧改办公楼项目——绥德路2弄27号综合改造工程,已顺利通过市住建委超低能耗方案评审。

朗绿科技为该项目提供全流程超低能耗技术咨询服务、暖通自控和光储直柔系统的专项EPC服务。通过被动式超低能耗建筑咨询、超高能效设备系统集成、可再生、清洁能源集成等方面,助力项目打造成区域超低能耗改造示范建筑。

项目概况


【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

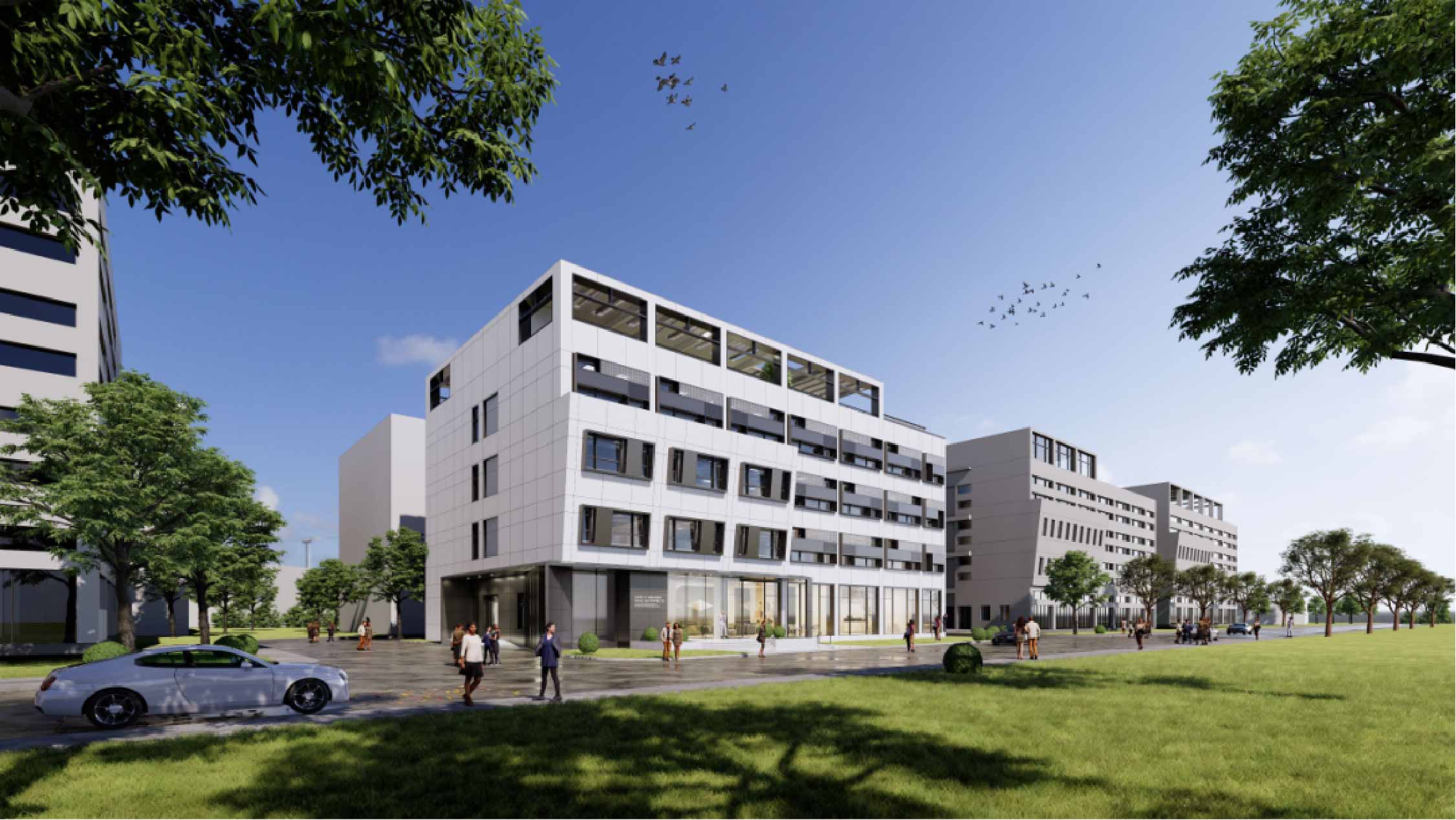

绥德路2弄27号综合改造工程


业主:中国电力工程顾问集团华东电力设计院有限公司

位置:上海市普陀区真如铁三角科技园2弄27号楼

功能:科研办公

超低能耗建筑实施范围:3955.56m²

建筑高度:地上4层,无地下室,总建筑高度约为17.4米

结构形式:框架结构

超低能耗技术咨询单位:上海朗绿建筑科技股份有限公司

设计单位:上海朗诗规划建筑设计有限公司

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

绥德路27号项目位于工业、仓储园区,是一幢四层框架结构科研楼。改造前,项目的建设及装修标准落后,外立面外墙无保温,门窗气密性等级较低,建筑设备落后,内部办公空间逼仄,采光及通风条件较差,使得办公楼冷热需求大、能耗水平高。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

低碳设计营造健康办公环境

设计团队在加固修缮原有建筑的基础上,因地制宜的采用被动式建筑技术策略,通过被动式建筑设计,比如:

自然采光与自然通风优化

围护结构节能

外墙节能

屋面节能

外窗节能

外遮阳措施

建筑气密性措施

热桥控制

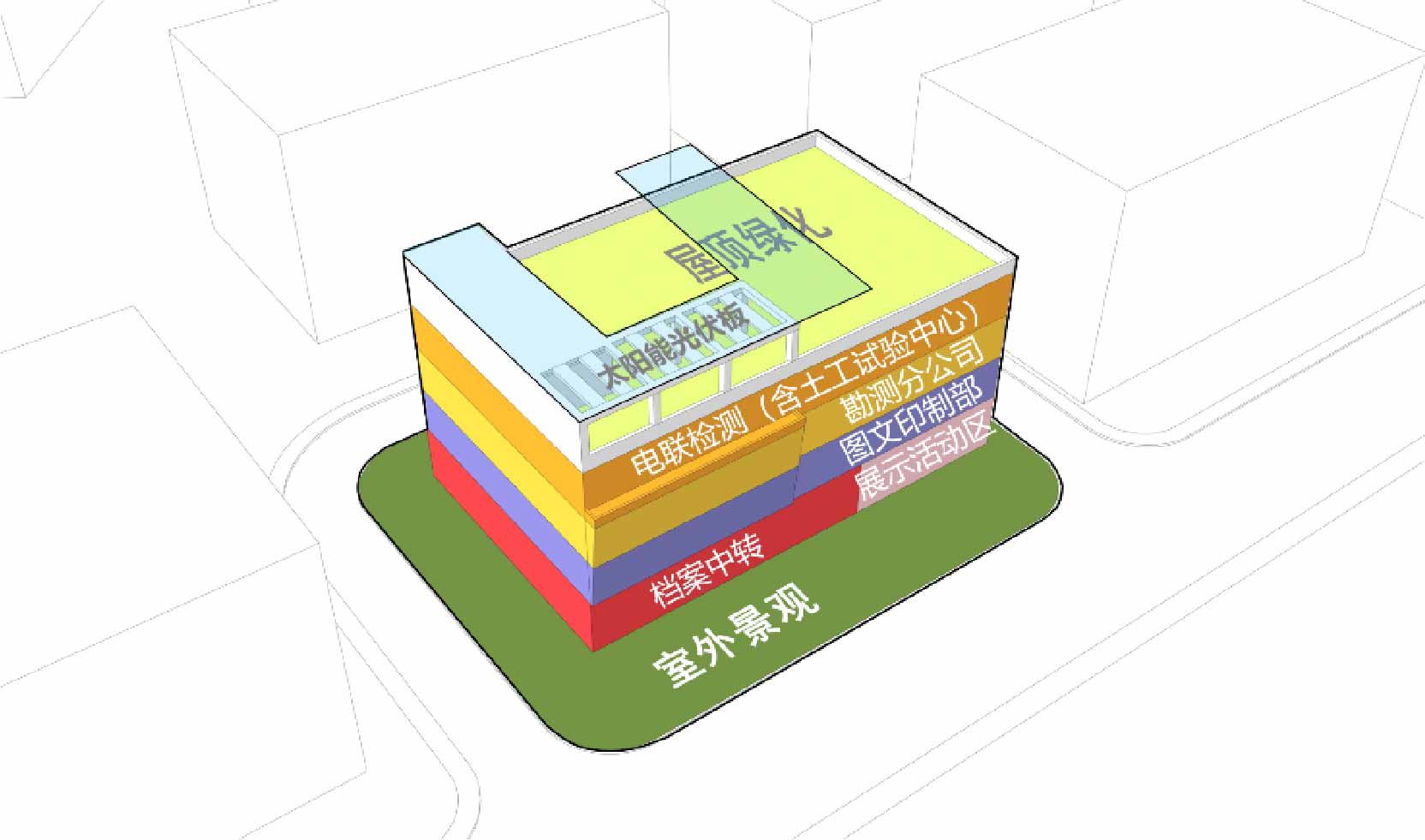

对空间和格局重新规划,使空间利用率和采光率更高、能耗率更低,助力院方打造节能、开放、绿色、健康的现代化人文办公环境。

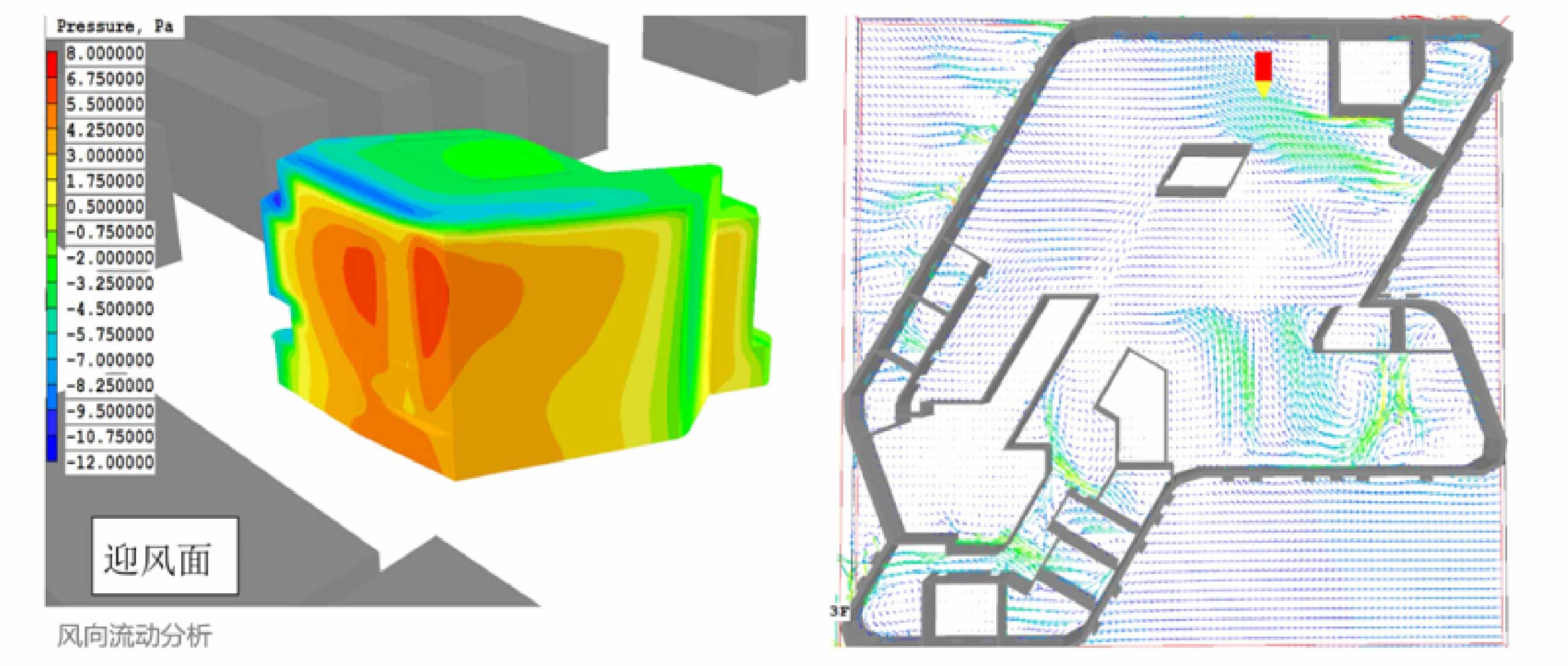

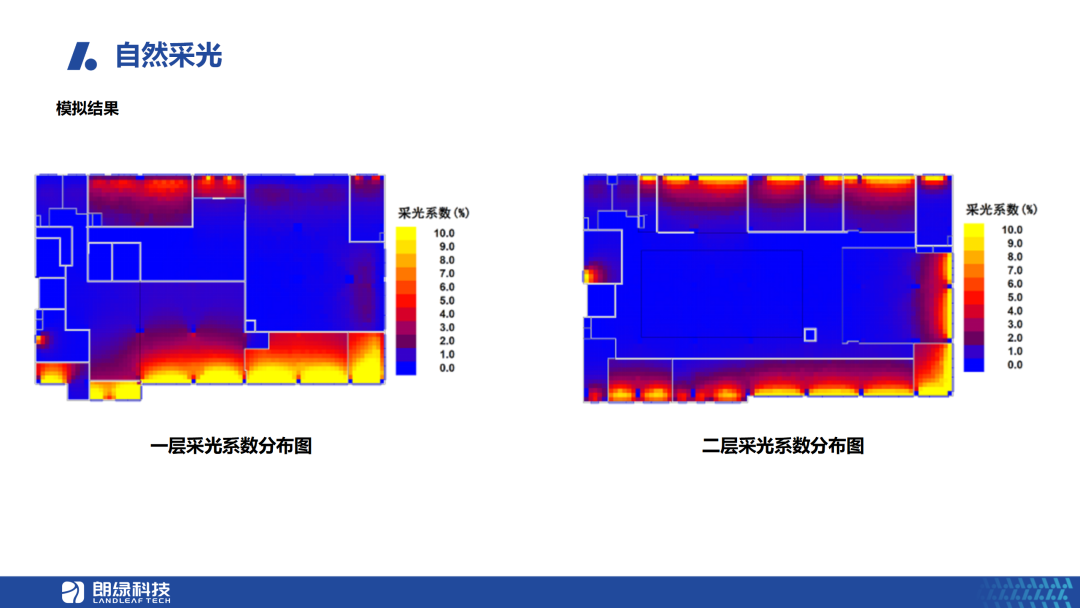

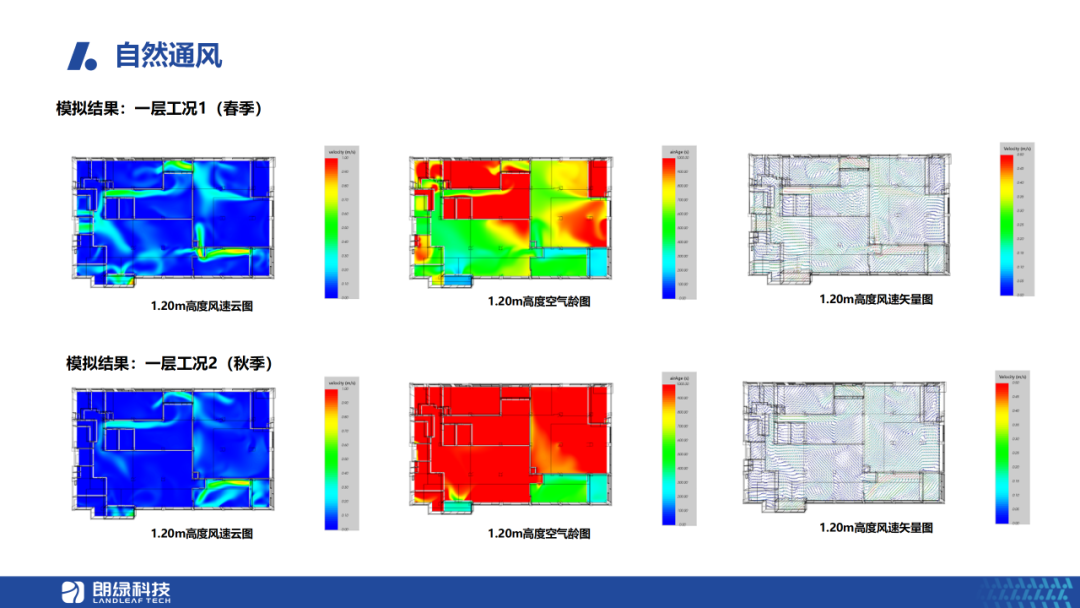

对项目的自然采光、自然通风、能耗指标等参数进行分析模拟,反向推导建筑外立面外窗开启的位置、面积等,指导建筑方案进行绿建设计,有效的通过建筑设计手法解决绿建的需求。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

超低能耗技术助力节能降碳

项目的改造以实现超低能耗为主要目标,朗绿科技利用被动式建筑技术,大幅降低了建筑供暖、空调、照明需求,同时运用:

复合式冷热源系统

高效热回收新风系统

楼宇智能化管理

提高能源设备与系统效率,以更少的能源消耗为院方提供舒适室内工作环境。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

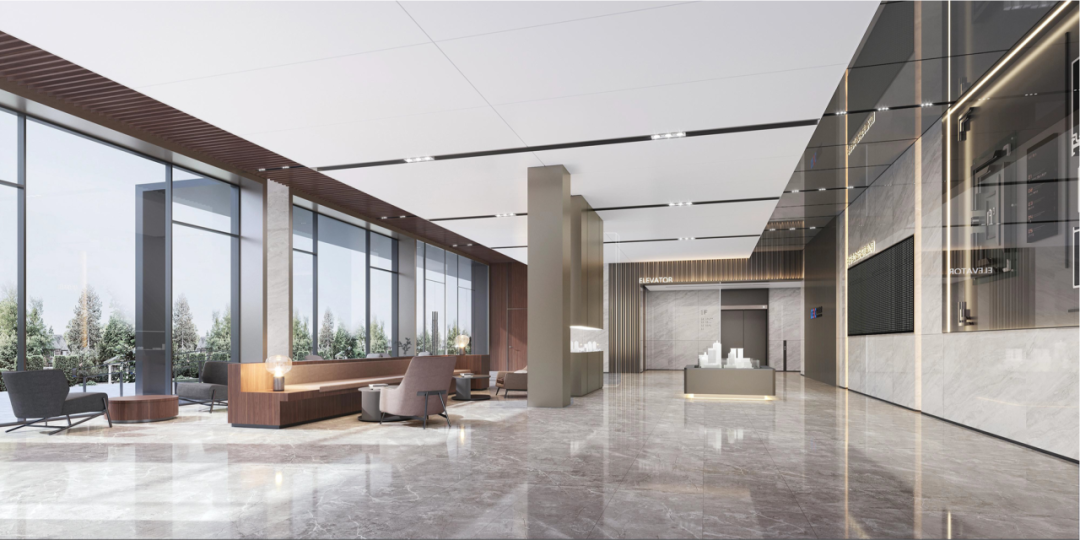

室内效果展示-1F

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

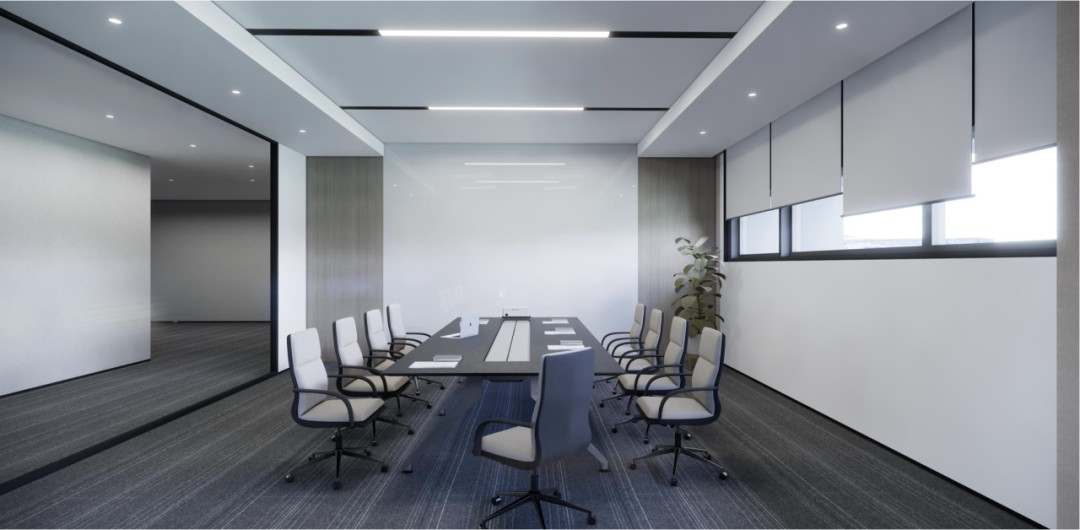

室内效果展示-3F会议室

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

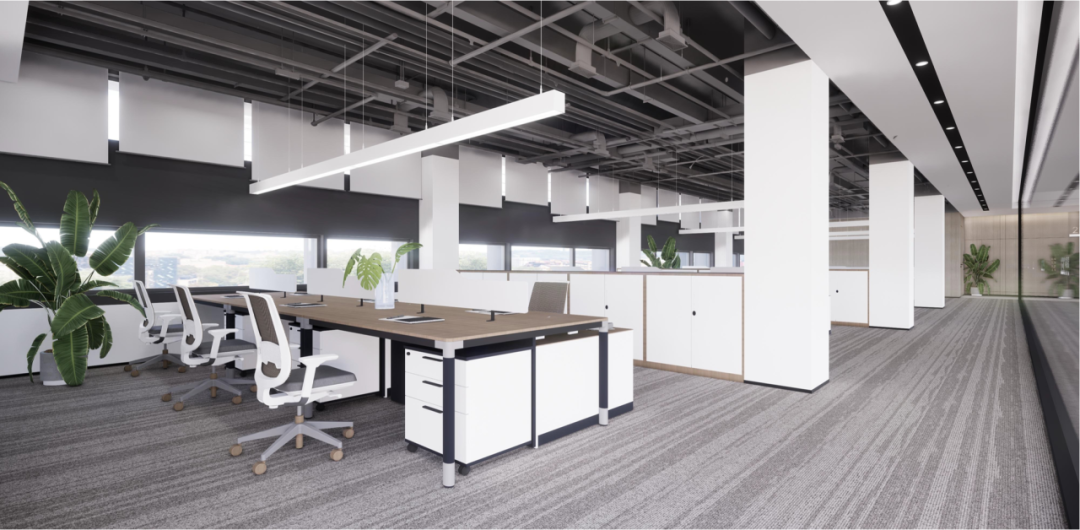

室内效果展示-4F办公区

光储直柔技术实现用电柔性化

本项目主要采用光储直柔建筑配电系统的基本思路,“光”即建筑光伏,“储”是用户侧储能,“直”指建筑内部采用直流供电技术,通过光伏发电、储能调节与建筑内用能灵活调控,实现“柔”性用电。

结合建筑原始屋面结构新建钢架,在屋面增设屋顶花园与光伏棚架,光伏板应铺尽铺,充分利用屋面空间,增大发电量的同时缓解场地热岛效应,打造兼顾经济性和遮阳功能的舒适室外休闲空间。在建筑内部基本上全部采用直流照明以及部分直流电器、空调,配合直流充电桩、储能设备实现系统中直流用电设备的对光伏系统的全年消纳率不小于60%。

【上海】能耗检测联网建筑面积超1亿㎡,两个项目了解超低能耗建筑技术-第九届上海国际空气新风展览会 AIRVENTEC CHINA 2024|新风展|净化展|室内空气展

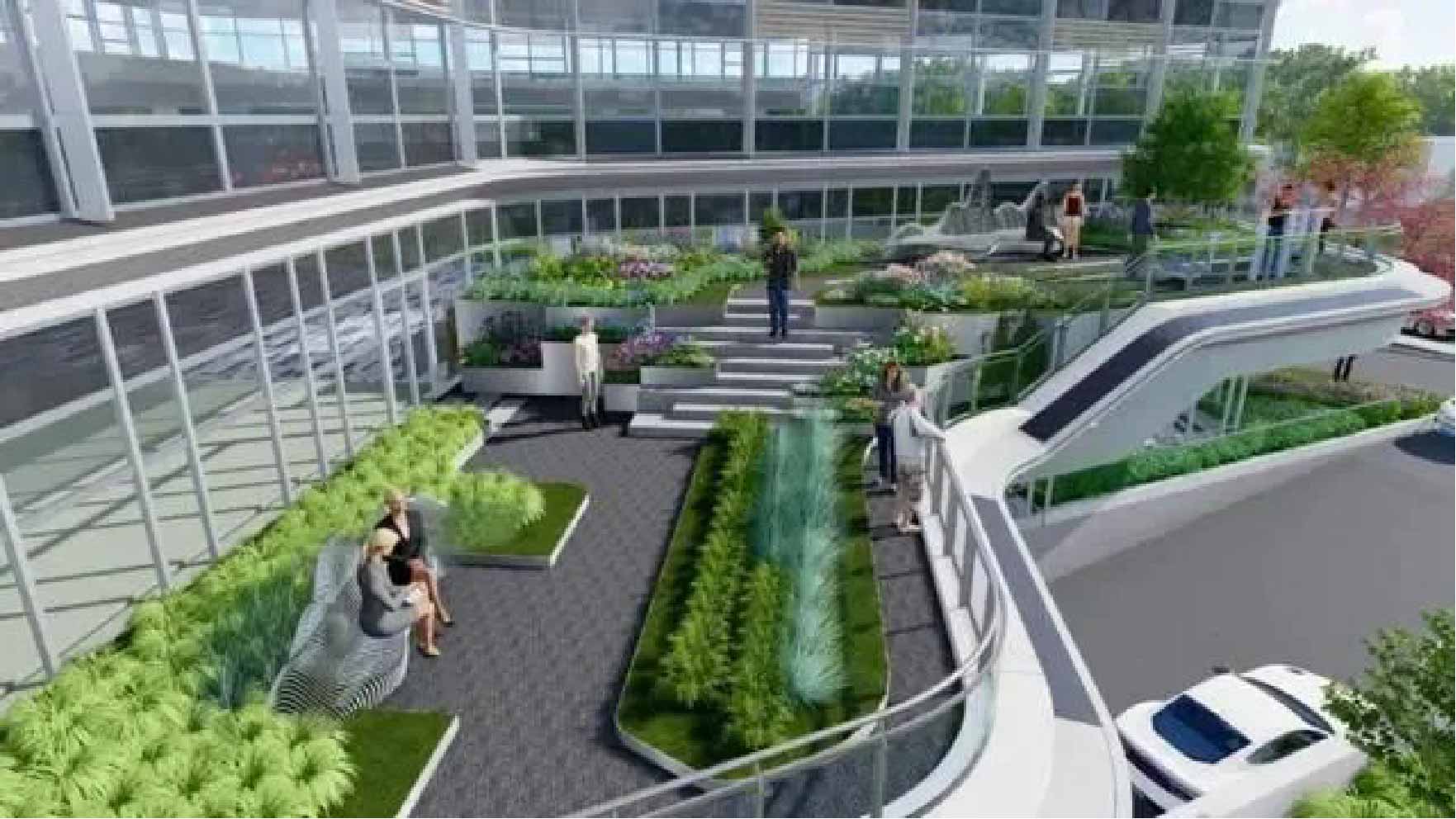

屋顶花园与光伏棚架效果图

上海超低能耗公共建筑标杆示范

当前上海地区超低能耗建筑的建设以居住建筑为主,本项目建成后将成为上海超低能耗公共建筑标杆示范项目。作为普陀区域内首个超低能耗旧改办公楼,将起到撬动既有建筑节能改造市场的基点作用,为推动区域内实现绿色低碳发展提供试点经验。

项目建成后,一次能源消耗量 (照明、空调、新风、电梯等,不

含光伏)约62.4kWh/m²,相对改造前降低36.1%。本项目光伏年发电量约10万kWh,可基本抵消建筑基础电力能耗,减少碳排放约58t/年。
